在工业与民用建筑领域，冷却塔作为重要的散热设施，其外观往往与周边环境存在视觉反差。随着城市景观升级与企业形象建设需求的提升，冷却塔美化已从单纯的外观修饰发展为融合结构安全、功能保障与艺术表达的系统工程。以下从技术角度阐述冷却塔美化的核心要点与实施规范。
一、前期勘察与设计依据
冷却塔美化施工前，需进行全面的基础数据采集，为方案设计提供科学支撑。
结构安全检测是首要环节，采用超声波探伤仪检测混凝土筒壁的强度，重点排查蜂窝、裂缝等缺陷，当裂缝宽度超过 0.2mm 时，需 行修补处理。同时，使用激光测距仪获取塔体的垂直度偏差数据，确保美化施工不会加剧结构变形。对于钢结构冷却塔，还需通过磁性测厚仪检测锈蚀程度，锈蚀深度超过原厚度 10% 的部位，需进行除锈与防腐预处理。
环境适配性分析同样关键，利用光谱仪测定周边建筑群的色彩参数，确保冷却塔美化后的色调与环境协调。在机场、航道附近的冷却塔，需参考《航空障碍灯》标准，在美化方案中预留障碍灯安装位置，其闪光频率应控制在 20-60 次 / 分钟，光强不低于 2000cd。
二、主流美化技术与施工规范
（一）高空涂装技术
适用于混凝土及钢结构冷却塔，采用分区域涂装工艺。底漆选用环氧富锌涂料，干膜厚度控制在 60-80μm，增强附着力与防腐性能；中间漆采用玻璃纤维布增强环氧涂层，每道涂装后需经 72 小时养护，确保涂层硬度达到 2H 以上；面漆选用聚硅氧烷涂料，具有优异的耐候性，可耐受 - 30℃至 80℃的温度变化，色彩保色期不低于 8 年。

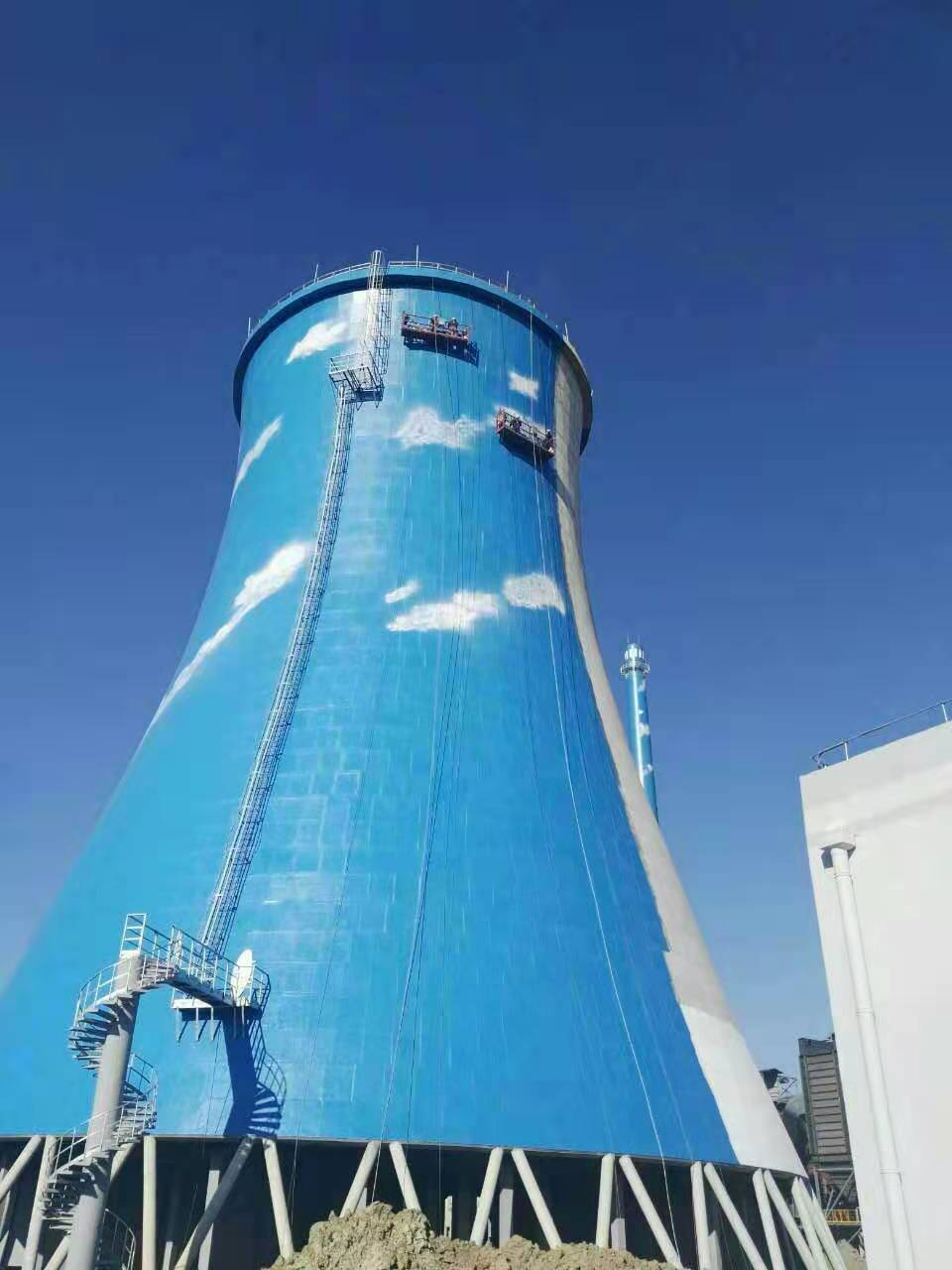

施工时使用高空作业平台，作业半径控制在 3 米以内，确保涂装均匀。对于曲率较大的塔体部位，采用无气喷涂机施工，喷嘴压力维持在 15-20MPa，避免出现流挂、漏涂等缺陷。每道涂层施工后，需用湿膜测厚仪即时检测，干膜厚度偏差不得超过设计值的 ±10%。
（二）模块化装饰系统
针对大型冷却塔的艺术化改造，可采用轻质复合材料模块。模块选用玻璃纤维增强聚酯（FRP），密度控制在 1.8-2.0g/cm³，抗风压性能不低于 1.5kPa，满足强风地区使用要求。模块之间通过不锈钢连接件固定，连接节点的抗拔力需达到 5kN 以上，防止高空坠落。
安装前需在塔体表面弹出定位控制线，误差不超过 5mm。采用吊装设备分块安装，每安装 3 个模块需用全站仪复核位置精度，累计偏差控制在 15mm 以内。模块接缝处采用耐候密封胶填充，胶缝宽度为 8-10mm，确保防水性能与外观平整度。
（三）光影艺术装置
结合夜间景观需求，可在冷却塔外侧安装 LED 光影系统。灯具选用 IP66 防护等级的投光灯，功率控制在 50-150W，色温范围 3000K-6500K，可通过控制系统实现色彩渐变、图案动态展示等效果。
线路敷设采用穿管暗装方式，管线选用耐候性 PVC 管，埋深不小于 30cm，接头处采用防水密封胶处理。灯具安装支架需进行热浸镀锌处理，锌层厚度不低于 85μm，确保在潮湿环境下使用寿命超过 10 年。
三、质量控制与验收标准
外观质量验收采用三级检查制度，首先通过目视检查，确保涂层无漏涂、起泡现象，模块拼接缝隙均匀；其次使用测厚仪检测涂层厚度，每 10㎡检测一个点，合格率需达到 95% 以上； 通过色差仪测定实际色彩与设计值的偏差，ΔE 值应小于 3。
性能测试包括耐候性试验，选取样板进行人工加速老化测试，经过 2000 小时紫外线照射后，涂层失光率不超过 20%；抗冲击性能测试，用 1kg 重锤从 50cm 高度落下，涂层应无裂纹、剥落现象。对于有保温需求的冷却塔，美化施工后需检测散热性能，其散热效率下降幅度不得超过 5%。
四、维护与更新技术规范
建立定期维护机制，每年进行一次外观检查，采用无人机搭载高清相机拍摄塔体表面，识别涂层破损、模块松动等问题。对于沿海地区的冷却塔，每 3 年进行一次盐雾测试，当涂层耐盐雾性能下降至 500 小时以下时，需进行局部修补。
更新改造时，需先评估原有美化系统的结构安全性，拆除过程采用分段作业，避免大块材料坠落。更换的新材料需与原有结构兼容，例如在原环氧涂层上覆涂时，需 行砂纸打磨，增加表面粗糙度至 50-80μm，确保新旧涂层结合牢固。
冷却塔美化工程的技术核心在于 “安全优先、功能协同、美学适配”，通过科学的前期勘察、规范的施工工艺与完善的维护体系，既能提升建筑景观效果，又能延长冷却塔的使用寿命，实现实用价值与美学价值的 。
江苏新大高空工程有限公司专业提供水泥烟囱新建、水泥烟囱拆除、冷却塔防腐维修、砖烟囱维修、砖烟囱拆除等服务。公司不仅具有精湛的技术水平，更有良好的售后服务和优质的解决方案，欢迎来电洽谈!
