冷却塔作为工业循环水系统的关键设施，长期处于高温、高湿、水汽侵蚀（含盐分、微生物、化学介质等）环境中，其防腐与美化需兼顾功能性（延长使用寿命）和外观性（提升环境协调性），需从前期评估、材料选择、施工工艺到后期维护形成闭环管理。以下是完善冷却塔防腐美化的关键要点：

一、前期全面评估与方案设计

工况与损伤诊断

先明确冷却塔类型（如混凝土冷却塔、钢结构冷却塔）、使用环境（如电厂 / 化工厂 / 市政，水汽中是否含酸碱、氯离子、硫化物等腐蚀性介质）、运行温度（高温水汽易加速材料老化）。

检测现有损伤：重点检查混凝土表面碳化、裂缝、空鼓、钢筋锈蚀；钢结构锈蚀程度、涂层剥落；填料与塔身连接处的渗漏等，分析腐蚀源（如微生物滋生形成的生物膜、工业废气附着后的化学腐蚀），为方案提供依据。

制定 “防腐为主、美化为辅” 的方案

防腐需针对核心损伤点设计：例如，混凝土冷却塔需解决表面渗漏和钢筋锈蚀，钢结构需侧重基材除锈与涂层防护；

美化需结合周边环境（如厂区规划、居民区视觉要求），选择合适的色彩（如浅灰、浅蓝等耐脏且低视觉冲击色）、图案（简洁条纹或企业标识），避免过度装饰增加维护成本。

二、材料选择：兼顾防腐性能与装饰性

防腐材料的核心要求

混凝土基层：可选用聚合物水泥防水涂料（抗渗性强）、聚脲弹性体（拉伸强度高、耐候性好，适合大面积防护）、乙烯基酯树脂（耐化学腐蚀优异，适合化工环境）；

钢结构基层：需配套防锈底漆（如环氧富锌底漆）+ 中间漆（如环氧云铁）+ 面漆（如氟碳漆，耐候性达 15 年以上），形成复合防护层；

耐湿热与耐化学性：需耐受长期水汽浸泡、温度波动（-30℃~60℃常见），以及水汽中的酸碱、盐雾侵蚀，例如：

附着力与弹性：材料需与基层（混凝土 / 钢材）粘结牢固，且具备一定弹性（应对塔身微小变形，避免开裂），例如聚脲的断裂伸长率通常需≥300%。

美化材料的适配性

美化层需覆盖在防腐层之上，且与防腐材料兼容（不发生化学反应），优先选择带颜色的功能性涂层（如彩色氟碳漆、彩色聚脲），既满足装饰性，又增强外层防护；

颜色需选用耐候性强的颜料（如无机颜料），避免长期暴晒后褪色，同时考虑反光率（浅色可减少太阳辐射导致的温度应力）。

三、施工工艺：把控基层处理与涂层施工细节

基层处理：防腐的基础

除锈等级需达到 Sa2.5 级（近白级），可采用喷砂除锈（效率高、粗糙度达标），去除铁锈、氧化皮、旧涂层；

除锈后 4 小时内涂刷底漆（避免二次锈蚀），确保基层干燥（混凝土含水率≤8%，钢材表面无油污、水汽）。

清理表面浮灰、油污、疏松层，用高压水枪冲洗后晾干；

裂缝（宽度≥0.2mm）需用环氧树脂注浆修补，蜂窝麻面用聚合物砂浆找平；

用角磨机打磨表面至粗糙（增加附着力），必要时涂刷界面剂（如环氧封闭底漆）。

混凝土基层：

钢结构基层：

涂层施工关键工艺

冷却塔腰线、爬梯连接处、塔底与地面接触部位（易积水）需增加涂层厚度，或采用玻璃纤维布增强（如 “一布三涂” 工艺）；

阴阳角处做成圆弧过渡（半径≥5mm），避免涂层因应力集中开裂；

多道涂层体系：按 “底漆 + 中涂 + 面漆” 分层施工，每道涂层需干透（按材料说明控制间隔时间），厚度达标（如氟碳漆总厚度≥80μm，聚脲≥1.5mm），避免漏涂、流挂；

特殊部位加强：

施工环境控制：避开雨天、大风（风速＞5 级）、高温（＞35℃）或低温（＜5℃）天气，混凝土基层施工前需洒水湿润（但表面无积水），确保涂层固化良好。

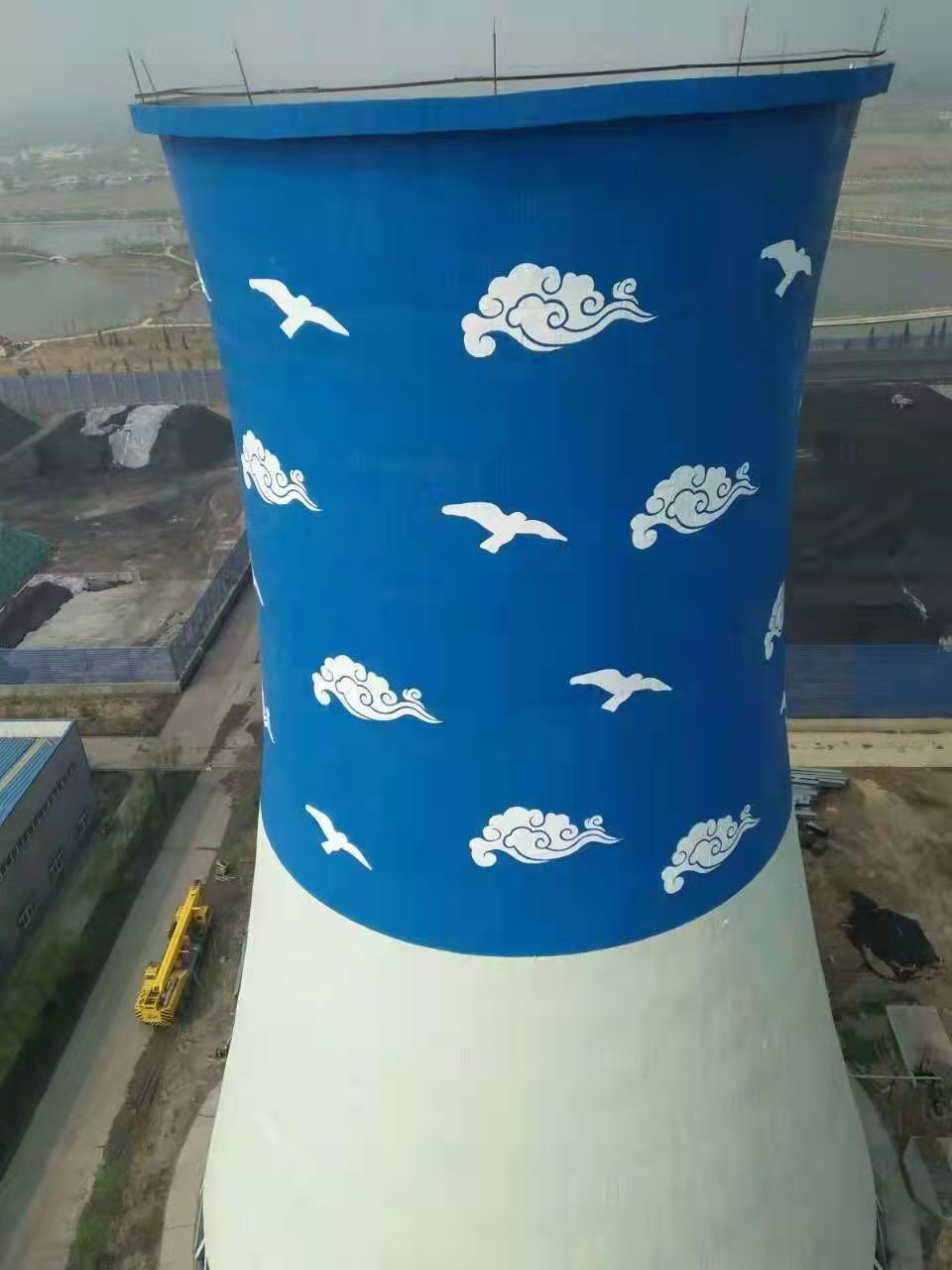

美化施工注意事项

若采用彩绘或标识，需在防腐面漆干透后进行，选用与面漆兼容的专用涂料（如户外耐候性油墨）；

图案边缘需清晰，避免因涂层厚度不均导致后期剥落，高度较高的冷却塔需借助高空作业设备（如吊篮）保证施工精度。

四、质量验收与后期维护

严格验收标准

防腐层验收：外观无气泡、针孔、剥落，附着力测试（划格法或拉开法）达标（如混凝土基层附着力≥1.5MPa），电火花检测（针对厚涂层）无漏电点（确保无针孔）；

美化效果：颜色均匀、图案完整，与设计图纸一致，涂层厚度符合要求。

定期维护与监测

小面积破损可局部修补（清理破损区域后重新涂刷对应涂层）；

若发现基层（如混凝土）出现新裂缝，需先修复结构缺陷再补涂防腐层；

微生物滋生严重的区域（如藻类附着），可定期用中性清洁剂冲洗（避免损伤涂层）；

日常检查：每季度检查涂层是否有开裂、剥落、褪色，塔体是否有渗漏，特别是暴雨或停机后需重点排查；

针对性维护：

长效防护：根据涂层寿命（如聚脲约 15 年，氟碳漆约 10 年），提前制定重涂计划，避免防腐失效后引发结构损伤。

五、特殊场景的额外措施

高温环境：若冷却塔水温较高（如＞60℃），需选用耐高温防腐材料（如有机硅耐高温漆，耐温可达 200℃以上）；

强腐蚀性环境（如化工园区）：在常规防腐层外增加隔离层（如玻璃鳞片胶泥），或采用不锈钢覆面等更耐蚀的方案；

高空安全保障：施工全程做好高空作业防护（如脚手架固定、安全带佩戴、作业区下方设警戒线），避免坠落风险。

总结

冷却塔防腐美化的核心是 “以防腐为基础，以材料和工艺为保障，以维护为延伸”。需结合实际工况选择适配材料，严控基层处理和施工细节，同时通过后期维护延长使用寿命，既确保冷却塔结构安全稳定，又实现外观与环境的协调 。
